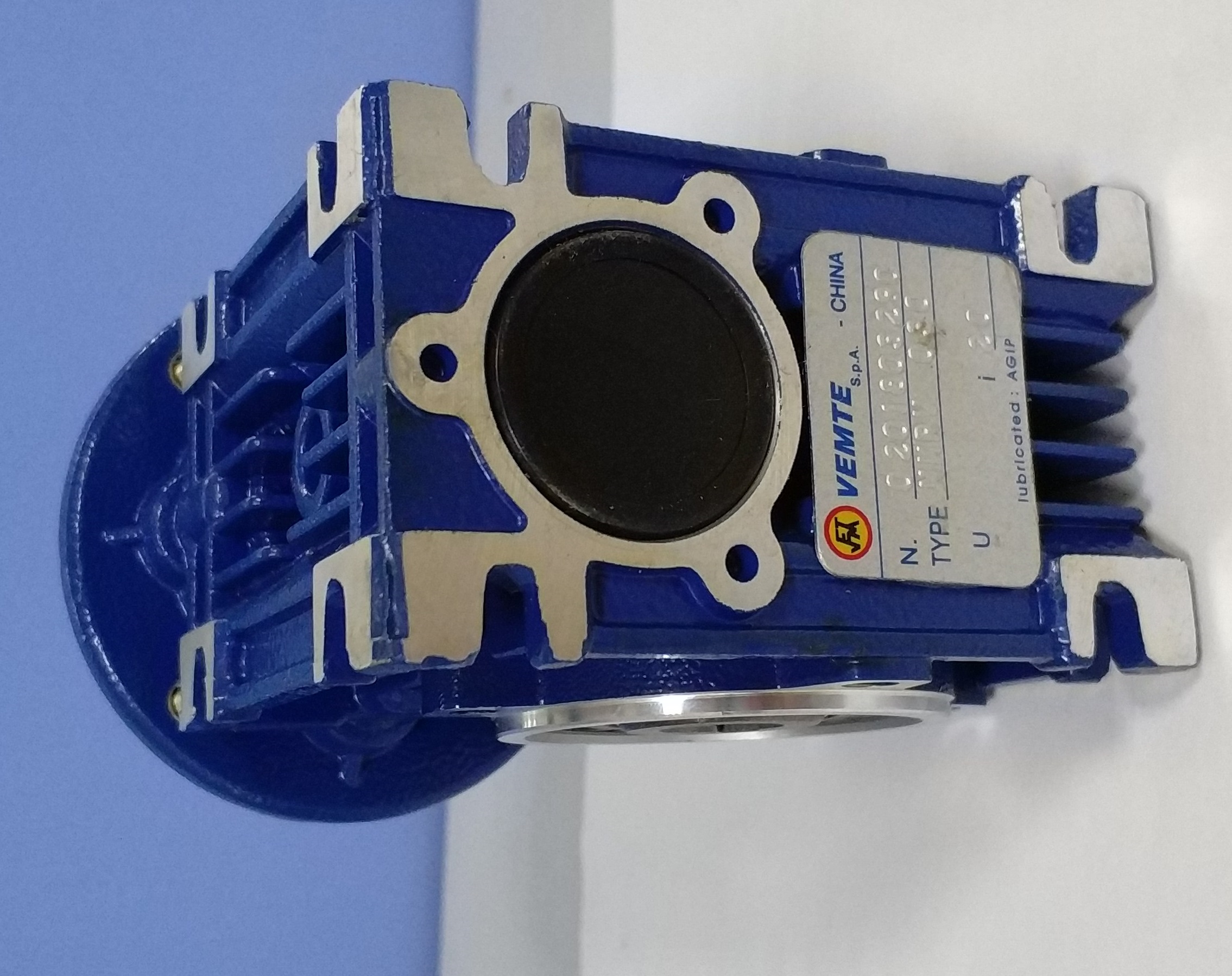

濕式磁選機傳動裝置采用NMRV050減速機。濕式磁選機是選礦生產中重要的機械，適用于粒度50mm以下的錳礦、磁鐵礦、磁黃鐵礦等物料的濕式磁選。它主要由圓筒、輥筒、刷輥、磁系、槽體、傳動部分六大部分組成。圓筒由2-3mm不銹鋼板卷焊成筒，端蓋為鑄鋁件或工件，用不銹鋼螺釘和筒相連。電機通過蝸輪減速機帶動圓筒、磁輥和刷輥作回轉運動。NMRV50減速機是濕式磁選機的核心機構，其上面的排氣閥經常是被人們忽略的零部件，如果沒有排氣閥，其箱體內的油溫會急劇上升，壓力也會逐漸增大，造成RV050減速機的蝸輪蝸桿、油封等部件的損壞，直接關系到的使用壽命。造成整個設備停機停產，影響選礦廠的產量和效益。究其原因，主要是由于磁選機的蝸輪減速機長期處于高溫、高濕、多塵的環境中，排氣閥經常發生被礦漿堵塞的情況，導致RV減速馬達在運行過程中出現高溫、漏油現象，尤其是輸出端漏油較為嚴重，造成對環境的污染，嚴重時影響磁選機的正常運行，導致設備停產。

原因分析：1、磁選機蝸輪減速機在運轉過程中，蝸輪蝸桿、軸承等轉動部件摩擦生熱、使箱體內部潤滑油脂溫度升高，箱體內氣體及油脂的體積膨脹，部分氣體受排擠通過排氣閥排出。如果排氣閥堵塞的話，當油溫在RV050減速機箱體內急劇上升，壓力逐漸增大時，內部就會產生壓強，如果這種壓強和溫度釋放不出去，它將在蝸輪減速機箱體內對各零部件作功，在作用力與反作用力的情況下，所能承受壓強較小的零部件就會在壓強的作用下首先遭到破壞，最后使整臺RV050減速機出現各類的事故。2、磁選機在運行時會有少量礦漿隨著筒體做圓周運動飛濺到蝸輪減速機頂部的排氣閥上，使排氣閥堵塞，氣體無法排出，導致箱體內部溫度迅速升高至65攝氏度以上，造成密封圈失效，此時蝸輪減速機內的氣壓隨著工作溫度的升高而增大，使潤滑油在壓力的作用下從縫隙處滲漏，甚至出現RV減速機廠中蝸輪蝸桿、軸承損壞、異響等。
原排氣閥結構分析：原排氣閥為單向式，由彈簧提供壓力，O型圈進行密封，當礦漿顆粒進入到閥體內部，極易造成排氣閥堵塞及閥芯卡死現象，且其內部空間較小，維修清理也較為困難。排氣閥有效高度不足，當蝸輪減速機正常運轉時，部分潤滑脂甩到箱體內壁上，而且有少量潤滑脂霧化，排氣閥排氣時，會將內壁上及霧化的油脂帶出，造成浪費及周圍環境的污染。
排氣閥設計改造：1.增加排氣閥有效高度。當氣體排出時，油脂和油霧與排氣閥內壁充分接觸，使油霧冷卻并與少量油脂凝結成油滴，從而回流至RV減速機內部。2.將閥體內部加工成通孔，降低了閥體的加工難度，在排氣閥的側面較高處鉆出直徑為3毫米的孔，作為排氣孔，由于開孔軸在水平方向，可以減少灰塵的落入。3.將閥蓋改為螺紋連接，當排氣閥堵塞時，可卸下排氣閥，擰下閥蓋進行徹底清洗，也可定期對排氣閥進行拆卸清洗。http://www.tsdc888.com/sxiliejiansuji.html
