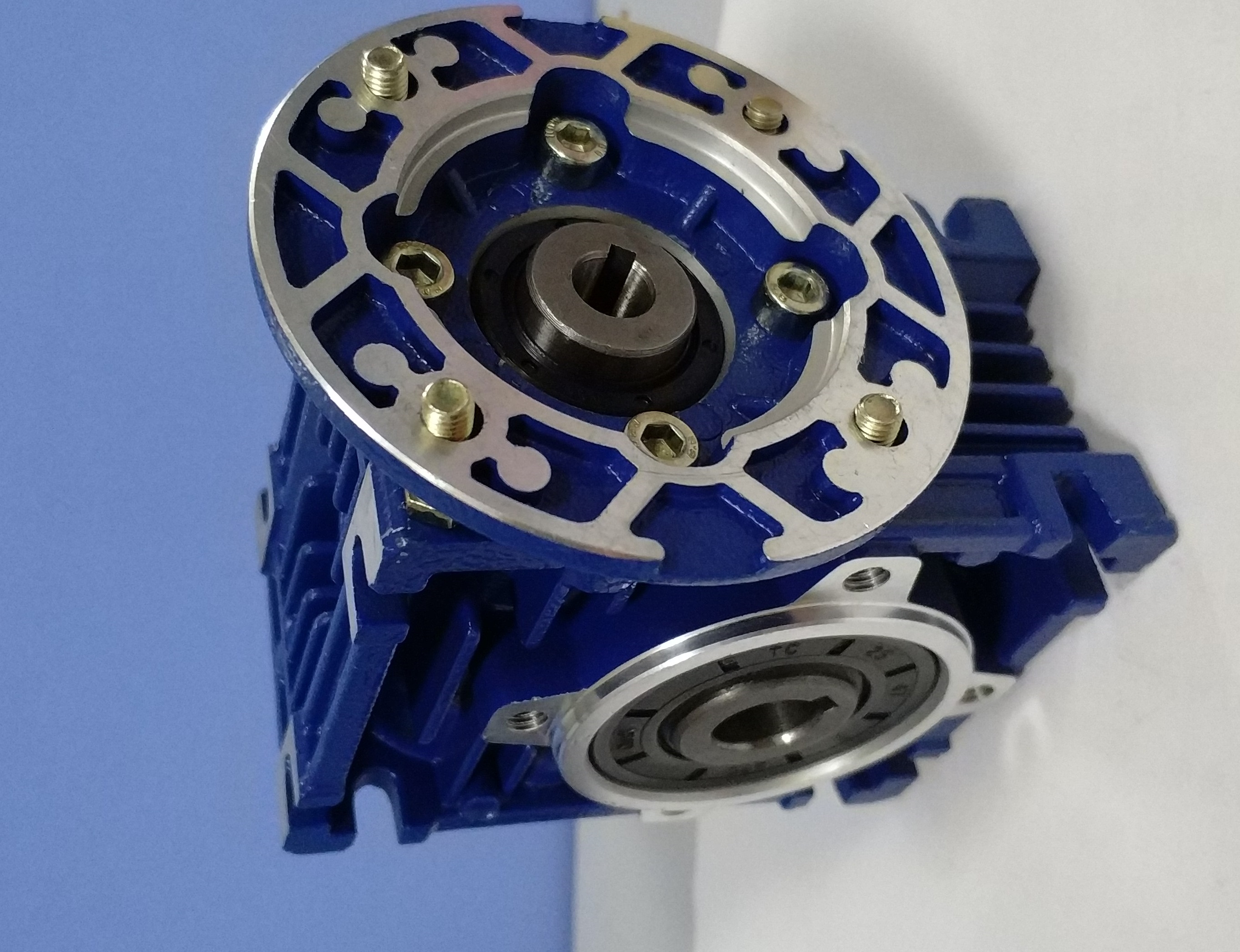

NMRV040減速機與電機聯軸器中心不正造成濕磨機振動大處理。脫硫濕式球磨機用于石灰石—石膏濕法脫硫系統中石灰石的粉磨。濕磨機是由主電機、RV40減速機、回轉部、慢速傳動部、起重裝置、給料管、下料管、出料裝置，環形密封，高低壓潤滑站以及基礎部分等組成。其工作原理是由三相異步電動機通過蝸輪減速機與小齒輪連接，直接帶大周邊大齒輪減速傳動，驅動回轉部旋轉，筒體內部裝有適當的磨礦介質（鋼球），磨礦介質在離心力和摩擦力的作用下，被提升到一定高度后，呈拋落狀態落下，欲磨制的物料由料管連續地進入筒體內部，被運動著的磨礦介質粉碎，并通過溢流和連續給料的力量將產品排出機外，以進行下一段工序處理。

某脫硫濕磨機傳動部分電動機與RV040減速機高速軸采用彈性聯軸器連接，蝸輪減速器低速軸與濕磨機傳動軸同樣采用彈性聯軸器，RV減速機減速比是6.3:1，電動機工作轉速為996轉每分，濕磨機的工作轉速為158轉每分。運行一段時間后，發生了電動機與蝸輪減速機彈性聯軸器彈性橡膠塊老化變形脫落的異常情況，修復后投入正常運行，但是設備出現了振動增大現象，主要表現在電動機驅動端軸承和RV減速機高速端軸承，振動在170微米左右，而正常運行中軸承振動小于70微米。
故障判斷：設備振動主要表現在電動機驅動端軸承和蝸輪減速器高速端軸承徑向的兩個方向上，設備一開始投產時振動狀態良好，說明原來脫硫濕式球磨機是正常的。從振動部位傳遞性規律上分析，一般靠近故障部位的振動應大于遠離故障的部位，結合RV減速機和電動機兩端軸承振動大小，故障部位應靠近電動機與蝸輪減速機彈性聯軸器。根據軸承振動相位，電動機和NMRV40減速機彈性聯軸器兩端軸承水平方向振動近于反向，重直方向振動反向大于同向，故障部位應該位于彈性聯軸器側附近，具有偏角不對中的特征。電動機斷電后，其驅動端振動沒有立即消失和明顯降低，說明振動故障不是電氣因素引起的，可以排除電動機故障。根據以上分析，診斷為電動機與蝸輪減速機彈性聯軸器中心不正，有必要進行檢查和驗證。

處理措施和效果：停機檢查發現彈性聯軸器中心偏差很大，上、下張口超標0.50毫米，同時檢查了彈性聯軸器晃度，RV減速機側外圓晃度為0.30毫米，電動機側外圓晃度為0.25毫米，由于聯軸器外觀變形，拆卸修復后重新裝配。回裝后聯軸器外圓晃度小于0.05毫米，同時外圓、張口偏差均小于0.03毫米。處理后設備狀況良好，電動機兩端軸承振動均小于42微米。
