當前位置：首頁 » 祥如機電產品中心 » VEMTE減速機系列 » X/B立臥擺線減速電機 » RB3/RX5擺線齒輪減速電機

RB3/RX5擺線齒輪減速電機詳細信息/Detailed Information

prevnext

查看全部大圖

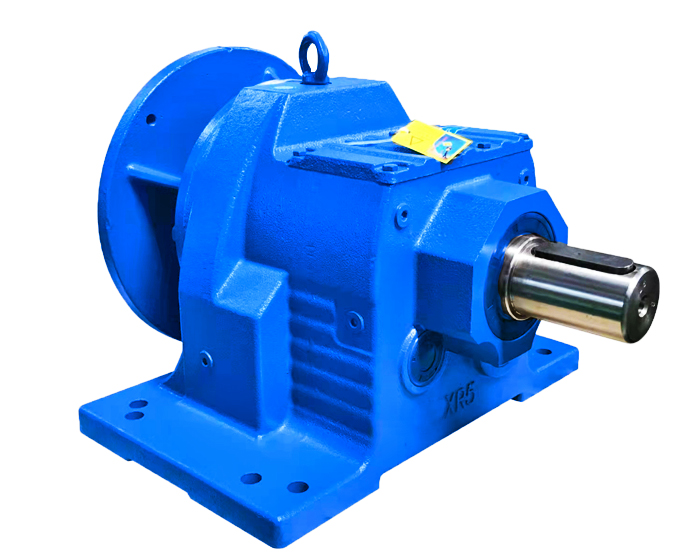

RB3/RX5擺線齒輪減速電機

型號：RBW3,RBL3,RXW5,RXL5,BRW3,BRL3,XRW5,XRL5
減速比：9-87比
扭矩范圍：210-1266Nm
可配電機功率：0.55KW-7.5KW
X/B系列擺線硬齒面齒輪減速機需要更多型號請聯系我們

訂購熱線：13528634927

產品詳情擺線減速機安裝尺寸圖紙

關鍵詞：RB3減速機,RX5減速電機,BR3減速電機,XR5擺線硬齒面齒輪減速機廠家

RB3減速機,RX5減速電機

RB3減速機型號：RB3-59-Y0.55-4P，RB3-71-Y0.55-4P，RB3-87-Y0.55-4P，RB3-43-Y0.75-4P，RB3-59-Y0.75-4P，RB3-71-Y0.75-4P，RB3-87-Y0.75-4P，RB3-35-Y1.1-4P，RB3-43-Y1.1-4P，RB3-59-Y1.1-4P，RB3-71-Y1.1-4P，RB3-87-Y1.1-4P，RB3-29-Y1.5-4P，RB3-35-Y1.5-4P，RB3-43-Y1.5-4P，RB3-59-Y1.5-4P，RB3-71-Y1.5-4P，RB3-87-Y1.5-4P，RB3-11-Y2.2-4P，RB3-17-Y2.2-4P，RB3-23-Y2.2-4P，RB3-29-Y2.2-4P，RB3-35-Y2.2-4P，RB3-43-Y2.2-4P，RB3-59-Y2.2-4P，RB3-71-Y2.2-4P，RB3-87-Y2.2-4P，RB3-9-Y3-4P，RB3-11-Y3-4P，RB3-17-Y3-4P，RB3-23-Y3-4P，RB3-29-Y3-4P，RB3-35-Y3-4P，RB3-43-Y3-4P，RB3-59-Y3-4P，RB3-9-Y4-4P，RB3-11-Y4-4P，RB3-17-Y4-4P，RB3-23-Y4-4P，RB3-29-Y4-4P，RB3-35-Y4-4P，RB3-43-Y4-4P，RB3-9-Y5.5-4P，RB3-11-Y5.5-4P，RB3-17-Y5.5-4P，RB3-23-Y5.5-4P，RB3-29-Y5.5-4P，RB3-35-Y5.5-4P，RB3-9-Y7.5-4P，RB3-11-Y7.5-4P，RB3-17-Y7.5-4P，RB3-23-Y7.5-4P
RX5擺線減速電機型號：RX5-59-Y80M1-4P，RX5-71-Y80M1-4P，RX5-87-Y80M1-4P，RX5-43-Y80M2-4P，RX5-59-Y80M2-4P，RX5-71-Y80M2-4P，RX5-87-Y80M2-4P，RX5-35-Y90S4-4P，RX5-43-Y90S4-4P，RX5-59-Y90S4-4P，RX5-71-Y90S4-4P，RX5-87-Y90S4-4P，RX5-29-Y90L-4P，RX5-35-Y90L-4P，RX5-43-Y90L-4P，RX5-59-Y90L-4P，RX5-71-Y90L-4P，RX5-87-Y90L-4P，RX5-11-Y100L1-4P，RX5-17-Y100L1-4P，RX5-23-Y100L1-4P，RX5-29-Y100L1-4P，RX5-35-Y100L1-4P，RX5-43-Y100L1-4P，RX5-59-Y100L1-4P，RX5-71-Y100L1-4P，RX5-87-Y100L1-4P，RX5-9-Y100L2-4P，RX5-11-Y100L2-4P，RX5-17-Y100L2-4P，RX5-23-Y100L2-4P，RX5-29-Y100L2-4P，RX5-35-Y100L2-4P，RX5-43-Y100L2-4P，RX5-59-Y100L2-4P，RX5-9-Y112M4-4P，RX5-11-Y112M4-4P，RX5-17-Y112M4-4P，RX5-23-Y112M4-4P，RX5-29-Y112M4-4P，RX5-35-Y112M4-4P，RX5-43-Y112M4-4P，RX5-9-Y132S-4P，RX5-11-Y132S-4P，RX5-17-Y132S-4P，RX5-23-Y132S-4P，RX5-29-Y132S-4，RX5-35-Y132S-4P，RX5-9-Y132M-4P，RX5-11-Y132M-4P，RX5-17-Y132M-4P，RX5-23-Y132M-4P

RB3減速機與RX5減速機以及BR3減速機與XR5減速機的安裝尺寸一樣，可以相互代替。以上型號有立式減速機以及臥式減速機安裝不同的安裝方式去滿足在不同的機械的安裝位置要求。

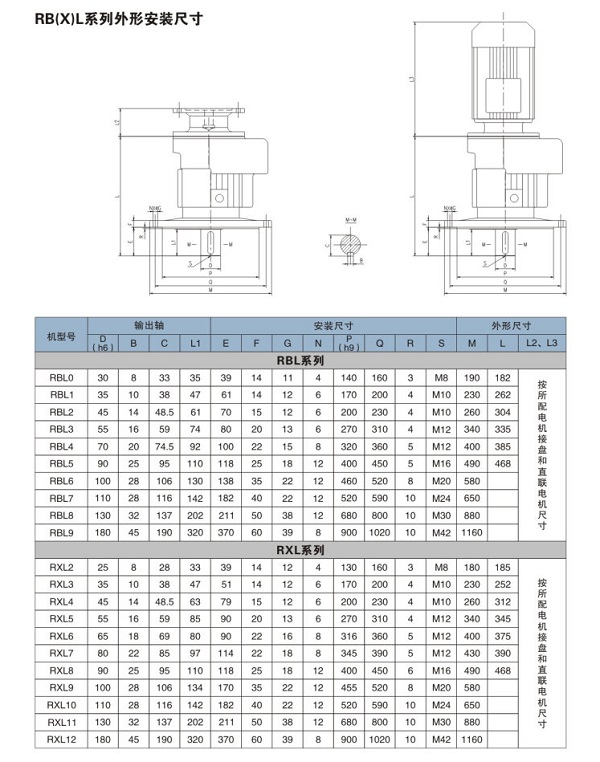

擺線齒輪減速機尺寸

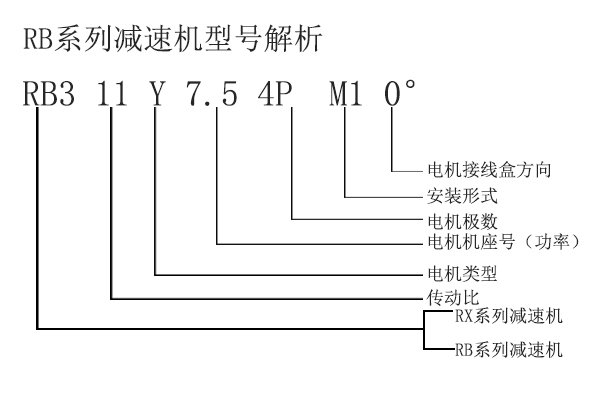

不同減速機生產廠家的減速機型號的命名表示方式是不一樣的，具體的型號表示可以參數一下廠家的表達方式或者是咨詢廠家的業務技術人員給您解答。比如RB3-11-Y7.5-4P-M1-0°這個減速機型號的意思解釋如下圖

RB3型號解析

材質：RB3或者是RX5擺線齒輪減速機的內部結構旋選擇的是20CrMo優質合金鋼，外殼采用的是鑄鐵的。兩者經過加工之后都可以達到使用過程中所要求的硬度。

安裝方式：減速機的安裝方式通常有6種，簡單來說可以將機械設備默認為一個正方體的盒子，減速機可以安裝在盒子的6個面上，不同的面被按照順序給予對應的名字，分別是M1，M2，M3，M4，M5，M6。用下圖來解釋一下這6種不同的安裝方位。

減速機安裝方位

噪音問題：有的用戶一聽到擺線減速機似乎印象不是那么的好，但是擺線減速機也有多種類型的。目前主要有的是擺線針輪減速機、擺線齒輪減速機，擺線關節減速機。而對于噪音來說，大多數的噪音是內部結構的摩擦造成的。擺線針輪減速器采用的是差齒行星傳動方式，而擺線齒輪減速機用的是直齒斜齒的方式進行的，當磨損越大的時候，他的噪音也會伴隨使用時間的延長而增大。在可以更換減速機的情況下建議選擇使用擺線齒輪減速機代替擺線針輪減速器驅動機械設備進行使用。
減速機的連接方式選擇：標準擺線齒輪減速機的輸入軸和輸出軸和軸伸端形式為圓柱形，采用普通平鍵聯接。軸徑尺寸公差為h6，普通平鍵尺寸按GB1096-79《普通平鍵型式尺寸》的規定。

(2）當采用聯軸器把接線齒輪減速機與相配套的機械聯結時，必須把兩者的軸心線對準，同心度不應超過聯軸器所允許的范圍。

3 (1)

(3）當擺線齒輪減速機與齒輪、皮帶輪或鏈輪相聯結時，必須保證兩者軸心線的平行度。

(4）當使用三角皮帶輪來進行傳動時，三角皮帶不要漲得過緊，否則將會造成軸承損傷現象。

(5）當使用鏈輪來進行傳動時，不要把齒鏈放得過松，否則在啟動時會產生沖擊力。
(6）在把聯軸器、齒輪、皮帶輪、鏈輪等連接件裝入擺線齒輪減速機的輸入軸和輸出軸時，不允許采用直接錘擊的方法，應利用軸伸端螺孔旋入螺栓，通過壓板壓入。否則會產生軸承損傷和緊固環脫落的危險。裝入后，應使連接件端面鐵緊擺線齒輪減速機的端面。

更多的擺線齒輪減速機型號查詢可以點擊http://www.tsdc888.com/xbbxcljsdj.html進行查看，或者是

咨詢右下方的客服窗口。
